落地一體式壁掛芯柜型
產品概述
落地一體式壁掛芯系列直流屏是一種以搭載組件的電源統，集成AC/DC 模塊監控、硅鏈模塊監控、硅鏈于一體，只需柜內外接電池組即可構成完整的直流操作源系統。
產品特點
1、結構簡單美觀大方、安裝便捷，高性?xún)r(jià)比和經濟實用。
2、模塊化設計， N+1 熱備，可平滑擴容滿足不同量系統。
3、模塊可帶電插拔，更換安全方便。
4、監控功能完善，高智化采用大屏幕液晶 監控功能完善，高智化采用大屏幕液晶 LCD 漢字顯示，聲光告警。
5、對系統的各組成部分：交流配電、整模塊直饋實現全參數本地及遠端監控。
6、監控系統配有標準 監控系統配有標準 RS -485 及RS232 接口， 并提供 CDT 、MODBUS 兩種通訊規約供用戶選擇。
7、對蓄電池自動管理及維護保養 。
8、系統配有自動降壓硅鏈部分，降壓?jiǎn)卧哂凶詣?dòng)控制功能，可設定硅鏈輸出電。
9、交流配電單元包括1路 單相交流輸入可選擇一PT 備用供電， 備用供電，PT 供電時系統自動限制輸出功率。 供電時系統自動限制輸出功率。
適用條件
適用 110V/ 80 AH 、220V/ 55 AH 以下系統。
系統構成
落地式壁掛芯系列直流屏主要包括以下功能單元，用戶亦可根據實際需求全部或分進行有機組合：
l ◎交流配電單元
l ◎充電模塊單元
l ◎充電模塊單元
l ◎壁掛芯組件
l ◎蓄電池組單元
l ◎蓄電池組單元
l ◎直流饋電單元
l ◎電池巡檢單元（選配）

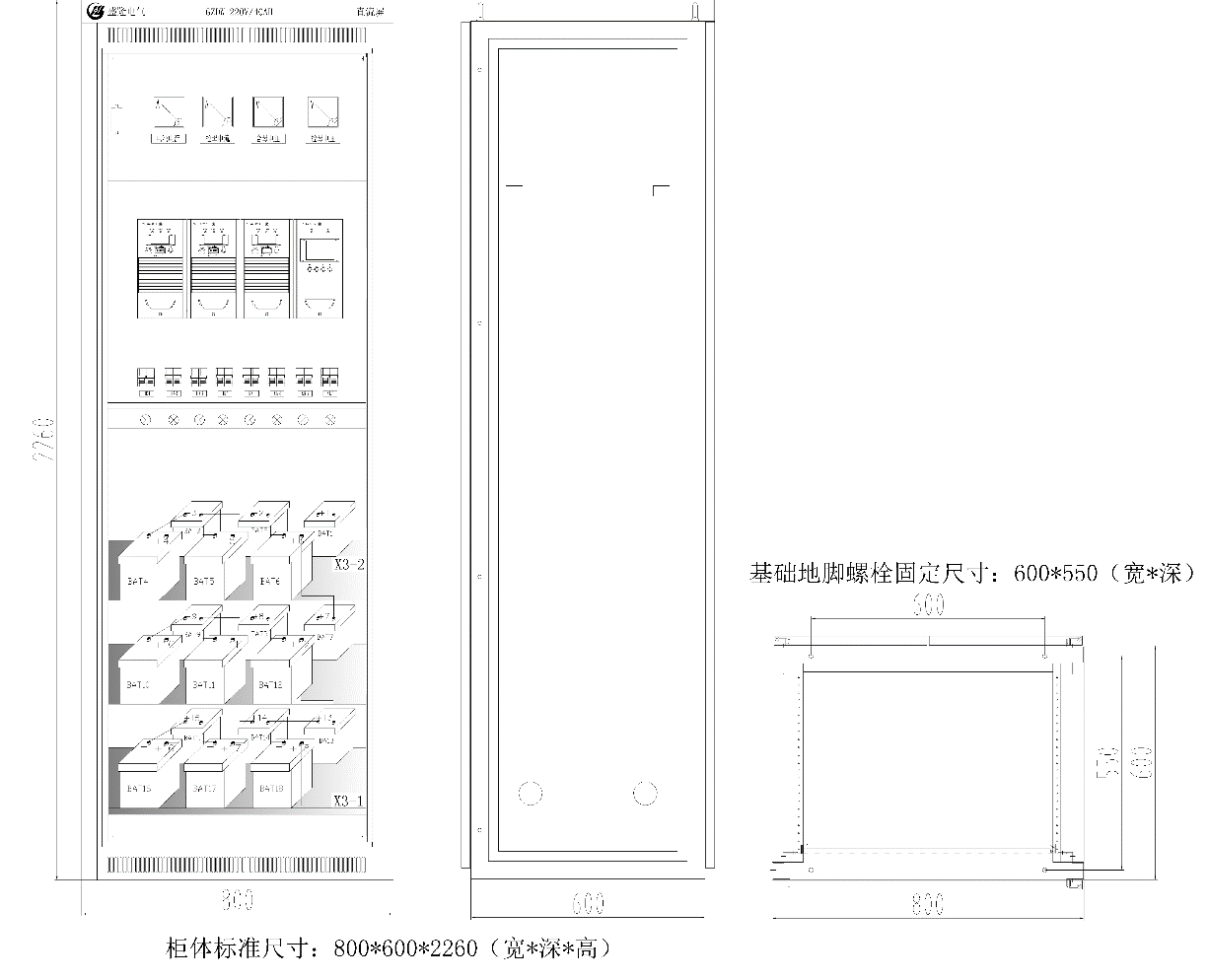

尺寸圖

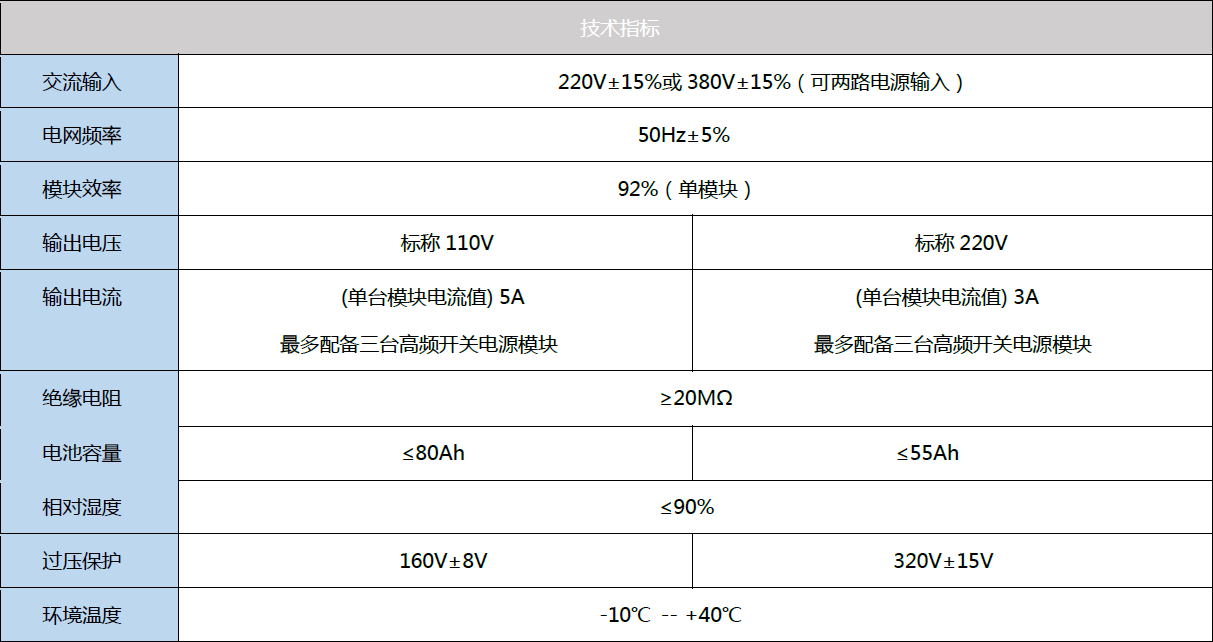

技術參數
